Вытяжка для газового котла в частном доме: требования, расчет и установка

Особенности монтажа дымохода для газового котла

Важно выполнить подключение дымохода к газовому котлу правильно. Подобное устройство нельзя подключить к нескольким приборам, так как дымовые массы могут проникнуть в дом

Если монтируется труба более двух метров, ее нужно дополнительно закрепить специальными растяжками. На устройство устанавливается заглушка с тройником. При этом труба наращивается звеньям, которые фиксируются к стене.

Установка дымохода предполагает использование крепежных элементов, которые идут в комплекте с основной конструкцией

Нужно чтобы сечение выходного отверстия совпадало с диаметром дымоходов для газовых котлов. Для отвода наружу необходимо промерить все размеры и отметить участок. После того, как все отверстия проделываются, к проходной детали крепится патрубок отопительного прибора. Полученные отверстия нужно хорошо изолировать.

Монтаж внешней части дымохода

Конструирование дымоотвода выполняется так:

делается разметка для прохода трубы;
выполняются отверстия по проделанным отметкам;
устанавливается переходник для соединения с патрубком на котле, а затем монтируется тройник, обладающий отделением для сбора влаги;
в комплекте присутствуют проходные патрубки для прохождения через перекрытия;
стыки конструкции фиксируются с помощью хомутов и стягиваются болтами;
дымоход крепится к поверхности стены при помощи специальных кронштейнов;
в завершение монтируется наконечник в форме конуса, который защищает от ветра и различных осадков.

Если дымоход выполнен не из сэндвич материалов, то нужно оборудовать теплоизоляцию. Простой вариант монтажа – это воспользоваться готовой конструкцией и утеплить ее.

Правильное обустройство дымоходной конструкции позволяет создать качественную систему отопления

Выполняя самостоятельный монтаж, нужно учитывать некоторые факторы. Перед покупкой стоит проверить соотношение сечения трубы и патрубка отопительного котла. А для обеспечения стабильной тяги нужно чтобы высота дымохода была больше верхней точки кровли. Внешнюю часть дымохода следует утеплить снаружи. Также необходимо знать, как проверить тягу в дымоходе газового котла. Для этого используется специальное устройство анемометр. Также при плохой тяге цвет пламени будет темно-красный. При эффекте обратной тяги продукты горения поступают внутрь помещения. Такое происходит при неправильно установленном дымоходе, засоре котла или плохой герметичности конструкции. Параметры дымохода указываются в инструкции, но нужно соблюдать общие строительные нормы и рекомендации по технологии монтажа.

Вытяжная вентиляция для кухни с газовым котлом

Устройство вентиляции в кухне с газовым котлом — процесс не сложный. Нужно иметь базовый набор инструментов и небольшой опыт работы.

Для монтажа вытяжной вентиляции понадобятся:

вентилятор, оснащённый обратным клапаном;
вентиляционная решётка;
вентиляционная труба для газового котла соответствующего диаметра.

Этапы выполнения монтажа:

Обозначают маркером точное место для размещения воздуховода. Следует учесть, что диаметр круга должен быть несколько большим, чем размер воздуховодной трубы.
Перфоратором необходимо просверлить отверстия по кругу (с частым шагом) и одно в центре.
С помощью инструментов (молотка и зубила) выбивают середину. Должно получиться круглое отверстие, куда встанет труба.
Зазоры следует тщательно заделать монтажной пеной или цементным раствором.
Устанавливают вытяжной вентилятор.
Завершающий этап — крепление решётки. Это надёжный барьер от пыли, сора и насекомых. Выбирая газовое оборудование для дома, необходимо заранее предусмотреть нюансы вентиляции.

Устройство вентиляции – строительные требования

Устройство вытяжки для газовых котлов в частном доме определяется местонахождением котельной: на цокольном этаже, в пристройке, в отдельном сооружении, на чердаке, в отдельной комнате в доме (обзор видов газовых котлов отопления для частного дома). Для оборудования на сжиженном газе котельная в подвале не подходит. Масса у этого топлива больше, чем у воздуха.

Если образуется утечка, газ начнет скапливаться в нижней части дома и может взорваться.

Для мощных моделей устройство котельной с приточной вентиляцией для газового котла обязательно (о схемах отопления частного дома с газовым котлом).

Настенный маломощный агрегат (в пределах 30 кВт) разрешается поместить на кухне, если она отвечает следующим условиям (что такое котлы газовые для отопления дома настенные):

площадь не менее 15 метров квадратных;
потолок от 2,2 метра высотой;
остекление от 3 сантиметров квадратных на кубометр;
на окнах есть фрамуги или форточки;
котел размещается в 10 см от стены, стена обшита негорючим материалом;
в нижней части двери есть продухи для притока воздуха.

В соответствии с 2.04.05 II-35 СНиП вентиляция для газовых котлов в частных домах обязательна. Выход вентканала располагается в потолочном перекрытии. В 30 см под дымоходом делают ревизионный канал для очистки. Количество воздуха, необходимое для вентиляции, зависит от мощности агрегата: на 1 киловатт требуется 8 кв. см. продухов, если воздух поступает с улицы, 30 кв. см – если из соседней комнаты.

Советы по выбору вытяжки для газового котла

Учитываются следующие параметры:

Температура отходящего дыма. Изделие должно выдерживать нагрев.
Давление в системе. Работа одних конструкций возможна с естественной тягой, других – с принудительной. Существуют также универсальные модели.
Образование конденсата. Некоторые устройства требуют сборника для него.
Коррозионная устойчивость. Материал не должен разрушаться под воздействием кислоты – побочного продукта, образующегося при сжигании газа.
Допустимое расстояние до легковоспламеняющихся конструкций. Располагают на удалении, указанном в документации, или изолируют асбестом.

Оценить преимущества и недостатки выносной и встроенной системы позволит таблица:

Тип вытяжки
Наружная	Внутренняя
Требуется надежное утепление	Теплоизолируют только участок на улице
Безопасная эксплуатация при соблюдении правил устройства	Продукты сгорания могут проникнуть в помещение, высокая степень пожароопасности
Используются однотипные элементы, простой монтаж	Требуется большое количество комплектующих изделий
Доступность для ремонта и техобслуживания	Трудный доступ

Применение кирпичных дымоходов целесообразно только с гильзованием, иначе он скоро разрушится. Керамика предпочтительнее для газовых котлов. Стальные трубы используют для внутренней вытяжки, где строительные конструкции не имеют вентиляционного канала. Для тяжеловесных устройств обязательно наличие фундамента независимо от их расположения – внутри или на улице. Учитывается мощность котла – с ее повышением увеличивают диаметр вытяжки.

Внутренний дымоход монтируется в такой последовательности:

размечают места вывода в перекрытии или кровле;
делают проемы;
котел соединяют с дымоходом;
устанавливают лючки, тройники;
наращивают трубы;
стыки усиливают хомутами;
монтируют кронштейны для крепления;
наружную часть утепляют.

Порывистый ветер может задувать вытяжку, перекрывать тягу. То же самое наблюдается при ливне, обильном снегопаде. Для защиты от нежелательных явлений используют специальный зонтик. На стальные изделия устанавливают кусок любого металла, кирпичные обустраивают оголовком. Дымовые выходы располагают сбоку, а верх закрывают.

Учитываются характеристики здания. Для щитового или каркасного домика нежелательно устраивать кирпичный дымоотвод. В легких постройках целесообразно применение коаксиальных конструкций или из нержавейки. Они небольшого веса и проще устанавливаются.

Монтаж естественной вентиляции

Варианты размещения вентиляционной системы

Конструкция дымохода в зависимости от расположения

Естественная вентиляция в котельной обеспечивается путём установки приточного и вытяжного каналов.

Для установки приточного канала нужно:

Подобрать кусок пластиковой трубы, подходящую по размеру решётку и обратный клапан. Диаметр первой подбирается с учётом мощности котла. Если мощность менее 30 кВт, достаточно 15 см. Выше мощность – больше диаметр.
Чтобы воздух проходил непосредственно в топку, сквозное отверстие на улицу пробивают рядом с отопительным прибором и не выше его рабочей зоны. Затем в отверстие ставится патрубок, зазоры внутри заполняются раствором или монтажной пеной.
Снаружи отверстие закрывается мелкой решёткой для защиты от грязи и животных. Изнутри необходимо поставить обратный клапан для предотвращения обратной тяги на улицу.

Вытяжной канал выводится наружу через отверстие над котлом вверху помещения. Обычно она тоже снабжается обратным клапаном, предотвращающим попадание воздуха с улицы. Дымоход также можно оснастить защитным козырьком от дождя или флюгаркой, конденсатоотводчиками и ревизионными окошками для чистки.

Схема конструкции вентиляционной системы

Нормы установки коаксиального дымохода: основные требования к монтажу

Выбор оптимального дымохода для газового котла – непростая, но вполне реализуемая задача. Ведь хочется, чтобы это была предельно простая в монтаже и эксплуатации конструкция, да еще и с высоким КПД. Всем требованиям отвечает коаксиальный тип, установка которого может стать некой «загвоздкой». Согласны?

Мы поможем разобраться в достаточно сложных вопросах. Предоставляем посетителям сайта обширную информацию о правилах сооружения коаксиального дымоотвода, о подборе и обустройстве оптимального варианта. У нас вы найдете ценные советы по декорированию участков каналов, проложенных внутри домов.

Пошаговая инструкция по сооружению дымоотводящей системы

Варианты расположения дымохода для газового котлаКак установить сэндвич дымоход

Порядок обустройства дымохода будет рассмотрен на примере сооружения сэндвич-системы из труб. Это самое оптимальное и универсальное решение. Существует 2 метода сборки подобной конструкции: в доме и за его пределами. Изучите оба варианта и выберите подходящий.

Вне здания

Схема установки газового дымоходаРасположение дымохода для газового котла

Первый шаг. Подключаем к патрубку отопительного агрегата проходной элемент, предназначенный для прокладывания через стену.

Элементы для подключения газового котла к дымоходуПодключение газового котла к дымоходу

Второй шаг. Наносим на поверхность стены разметку в соответствии с размерами проходного элемента и вырезаем проем.

Проем в стене

Третий шаг. Выводим дымоотводящую трубу из помещения.

Вывод трубы через проем

Четвертый шаг. Выполняем тщательную изоляцию отверстия и проходящей сквозь него трубы.

Как самим сделать накладные пластины

Пятый шаг. Прикрепляем к трубе тройник с ревизией, затем ставим заглушку

Сэндвич тройникЗаглушка для ревизииПодключение тройника с ревизиейПодключение тройника с ревизией (кронштейн и хомут)

Шестой шаг. Наращиваем дымоход, присоединяя новые звенья до достижения требуемой длины. Набрав запланированную высоту, устанавливаем на трубу наконечник конусной формы. Он защитит систему от осадков и ветра. Для крепления трубы к стене строения используем кронштейны. Шаг размещения фиксирующих элементов не должен быть меньше 200 см.

Сборка дымохода газового котла

Седьмой шаг. Усиливаем все стыки конструкции с помощью хомутов. Стягиваем их проволокой либо болтами.

Восьмой шаг. Окрашиваем дымоход специальным термостойким лакокрасочным составом. Он обеспечит должную защиту материала от ржавчины.

Внутри дома

Начинаем с подготовки:

намечаем в перекрытиях и крыше отверстия для трубы;
сверив метки с габаритами патрубка, делаем проем для дымохода.

Далее занимаемся непосредственно монтажом дымохода.

Первый шаг. Подключаем переходной адаптер к патрубку агрегата.

Второй шаг. Устанавливаем тройник и ревизию.

Третий шаг. Начинаем наращивать дымоход.

Монтаж и установка дымохода своими руками

При необходимости выполняем работу с применением т.н. колен. В местах пересечения трубой перекрытий применяем специальный защитный патрубок.

Стыковка

Четвертый шаг. Надеваем на дымоход лист нержавеющей стали. Заранее в листе вырезаем отверстие, несколько превышающее диаметр трубы. Такой лист должен находиться с обеих сторон каждого перекрытия.

Схема обустройства отверстия в перекрытииПотолочно-проходное устройствоУстройство короба потолочно-проходного устройстваУстройство дна короба потолочно-проходного устройстваУстановка потолочно-проходного устройстваВыход трубы дымохода через потолочно-проходное устройство

Пятый шаг. Усиливаем стыки конструкции с помощью хомутов.

Шестой шаг. При необходимости прикрепляем трубу к чердачным балкам. Для этого используем кронштейны (через каждые 400 см) и стенные хомуты (через каждые 200 см).

Крепление дымохода кронштейномКровельный элемент 20/45 градусов диаметр 300 мм (сэндвич)Кровельный проходникМонтаж и установка дымохода своими рукамиГрибок дефлектор

Седьмой шаг. Монтируем на выход дымохода наконечник (дефлектор) в форме конуса.

Схема сборки вытяжки для газового котлаЭлементы дымохода

Изоляция дымоотводящей конструкции

В точках соприкосновения элементов дымоотводящей трубы с легко воспламеняемыми материалами надо обустроить надежную теплоизоляцию. Для ее обеспечения покройте проходной патрубок базальтовой ватой с фольгированным слоем. Крепление утеплителя выполняйте с помощью огнестойкой мастики. Дополнительно укладывайте минеральную вату по периметру каждого проема в перегородках и перекрытиях.

В завершение монтажных мероприятий обязательно убедитесь в герметичности каждого шва системы. Для этого достаточно нанести на швы простой мыльный раствор. Появление мыльных пузырей свидетельствует о нарушении герметичности системы. Исправьте все обнаруженные неполадки в кратчайшие сроки.

Схема подключения котлаКотел газовый напольный

Удачной работы!

Требования, предъявляемые к вентиляции для газового котла в частном доме

Для эффективного и безопасного функционирования газового котла нужно соблюдать требования, которые предъявляются к его установке.

Прежде всего, для устройств большой мощности обязательным является отдельно стоящее помещение — котельная.

Её необходимо выделить именно по причине неспособности вентиляцией удалять отработанный воздух из жилых помещений, а также из-за взрывоопасности топлива. Это, прежде всего, относится к большим частным домам, которые отапливаются напольным котлами, оборудованными открытой камерой сгорания.

Внимание! Использование подвального помещения в качестве котельной, если котёл работает на сжиженном газе — недопустимо. Котельная располагается в отдельном строении, так как у сжиженного газа большой удельный вес и в случае утечки он накапливается и создаёт угрозу взрыва

Согласно СНиП 2.04.05. II-35, такие помещения должны быть оснащены вентиляционной системой. Работе вентиляции способствуют открывающиеся окна и отдельная постоянно открытая продушина — также указанные в списке требований. Канал вентиляции должен находиться в верхней части помещения. Его снабжают ревизионным отверстием для чистки, поскольку загрязнение воздуховода может помешать воздухообмену. При этом лучше, если воздуховод канальной вентиляции будет сделан из негорючего материала.

Фото 1. Схема устройства котельного помещения в частном доме. Стрелкой указано расположение вентиляционного канала.

Для небольших помещений, где смонтированы настенные газовые котлы малой мощности, вентиляция может быть оборудована в подсобных помещениях (ванная, кухня). В таких приборах работает закрытая камера сгорания, а приток и удаление воздуха осуществляется через коаксиальный (труба в трубе) воздуховод, который отдельно выводится на улицу через стену.

Выбор схемы

Пространственная конфигурация определяется местом размещения бойлера и возможностью проделать отверстия достаточного сечения в междуэтажных перекрытиях. Не рекомендуется проводить дымоотвод через жилые комнаты. В этом случае принимаются дополнительные меры по теплоизоляции и обеспечению герметичности.

При выборе схемы надо учитывать следующее:

Использовать трубы с круглым поперечным сечением. Они оказывают наименьшее сопротивление потоку газов и обеспечивают лучшую тягу по сравнению с прямоугольной при равном сечении.
Избегать излишних изгибов и горизонтальных участков, и закруглений с малым внутренним радиусом. Эти элементы повышают сопротивление потоку, ухудшают тягу и затрудняют обслуживание.
во избежание появления конденсата внутри дымоотвода его внешнюю часть следует утеплить.
Чтобы избежать попадания жидкости непосредственно в агрегат, подключение выполняют с помощью короткого горизонтального элемента. В нижней секции вертикального сегмента подсоединяют конус — накопитель с краном для слива сконденсировавшейся влаги.

Если часть дымоотвода проходит по жилым помещениям, то дешевле будет теплоизолировать ее по всей длине. Типовые секции с теплоизоляцией с учетом устройства и монтажа дымохода обойдутся дешевле дополнительных концевых и монтажных элементов.

Основные требования к установке котла с закрытой камерой сгорания

Прибор является эффективной и экологичной установкой. Одним из немногих минусов этой системы отопления является то, что ее особенности отражены только в территориальных нормах. Например, для Московской области таким нормативным актом является ТСН41-312-2004.

На момент создания действующих СНиПов приборов с камерой закрытого типа была немного, поэтому к ним применялись общие правила. При подключении и сертификации прибора со стороны газовой службы тип оборудования и сейчас учитывается в последнюю очередь. Мощность вытяжки и другие требования зависят преимущественно от высоты потолков и площади помещения.

Какие поправки к общим требованиям действуют при наличии герметичной камеры сгорания:

окно в отдельной котельной может отсутствовать;
полноценный дымоход не требуется, вместо него устанавливается коаксиальный трубопровод;
для отвода продуктов сгорания топлива достаточно естественной вентиляции.

Коаксиальный дымоход состоит из двух труб разного сечения. Более узкая из них, которая находится внутри, предназначена для вывода продуктов горения. Оставшийся проем широкой трубы позволяет нагнетать воздух в камеру сгорания. При контакте с продуктами реакции он прогревается, что позволяет повысить КПД котла. Коаксиальные дымоходы можно выводить не вертикально, а горизонтально через наружную стену здания.

Важно учесть: монтаж напольного и настенного котла можно производить самостоятельно, но принять результат работы и ввести его в эксплуатацию могут только сотрудники газовой службы. Устанавливать прибор можно только на капитальную стену

Перегородки из гипсокартона не предназначены для нагрузки, которую создает вес оборудования.

Розетка монтируется поблизости от котла, применение переходников недопустимо. Корпус электроприбора обязательно заземляется.

При несоблюдении строительных и пожарных норм система не будет подключена к магистрали. Прежде чем приступать к установке, нужно оформить проектную документацию и получить разрешение от газовой службы.

Требования к газовой котельной в частном доме 2021 снип. Правила и нормы установки газового котла в частном доме

Выбор места установки газового котла зависит от его мощности:

при мощности до 60 кВт установка возможна на кухне (при соблюдении определенных требований);
от 60 кВт до 150 кВт — в отдельном помещении независимо от этажа (при условии использования природного газа их можно устанавливать в подвале и цокольном этаже в том числе);
от 150 кВт до 350 кВт — в отдельном помещении первого или цокольного этажа, в пристройке и отдельно стоящем здании.

Это не значит, что котел на 20 кВт нельзя установить в отдельной бойлерной. Можно, если хотите все системы жизнеобеспечения собрать в одном месте. Вот только к объему помещений есть требования. Минимальный размер котельной в частном доме должен быть:

для котлов мощностью до 30 кВт минимальный объем помещения (не площадь, а объем) должен быть 7,5 м3;
от 30 до 60 кВт — 13,5 м3;
от 60 до 200 кВт — 15 м3.

Только в случае установки газового котла в помещении кухни действуют другие нормативы — минимальный объем — 15 кубов, а высота потолков — не менее 2,5 м.

Вариант установки настенного газового котла — до стены не менее 10 см

К каждому варианту помещений под газовую котельную предъявляются определенные требования. Часть из них — общие:

Любое помещение котельной в частном доме должно иметь естественное освещение. Причем площадь окон нормируется — на 1 м3 объема должно приходится не менее 0,03 м2 остекления

Обратите внимание — это размеры стекла. К тому же окно должно быть распашное, открываться наружу

В окне должна быть форточка или фрамуга — для аварийного проветривания при утечке газа. Обязательна вентиляция и удаление продуктов сгорание через дымоход

Выхлоп маломощного котла (до 30 кВт) можно вывести через стену. К котельной любого типа должна быть подведена вода (подпитывать систему при необходимости) и канализация (сток теплоносителя).

Еще одно общее требование, которое появилось в последней версии СНиПа. При установке газового оборудования для ГВС и отопления мощностью свыше 60 кВт необходима система контроля загазованности, которая в случае сработки автоматически будет прекращать подачу газа.

При наличии бойлера и отопительного котла,при определении размеров котельной их мощность суммируется

Далее требования различаются в зависимости от типа бойлерной.

Эксплуатация

При работе систем вентиляции газового котла расчетные температурные режимы, кратность воздухообмена для жилых зданий, где установлены газовые котлы, должны согласовываться с действующими нормативами СНИП, правилами пожарной и санитарно-гигиенической безопасности.

Естественная приточно-вытяжная система вентиляции обязана гарантировать выведение нужного объема воздуха из всех комнат при температурах на улице +5 С и ниже. При работе принудительной вентиляции с использованием газовых калориферов не разрешается допускать разбежность по объему притока и вытяжки более чем на 10%, в одну или другую сторону.

Оголовки основных вытяжных шахт вентиляции для газовой котельной в частном доме в системах с естественной циркуляцией воздуха оборудуют дефлекторами. Антикоррозионная защитная окраска металлических труб, и их конструктивных элементов выполняется не чаще 1 раза в 3 года.

Она призвана обеспечивать не только приток свежего воздуха, но и отвод в атмосферу вредных, ядовитых дымовых газов, образующихся в процессе работы котла. От качества ее работы будет зависеть здоровья окружающих, поэтому лучше поручить ее монтаж специалистам.

Варианты устройства вытяжки

Вентиляция в котельной с газовым котлом бывает естественная и искусственная. Первая подразумевает создание условий, при которых воздух в котельной будет обновляться сам.

При искусственной вытяжке от газового котла в частном доме приток воздуха нагнетают вентиляторами. Рассмотрим особенности.

Естественная

Как сделать вентканал в частном доме для газового котла: при мощности агрегата до 30 кВт достаточно выполнить в нижней части наружной стены приточный продух диаметром 15 сантиметров. В отверстие помещают кусок пластиковой трубы соответствующего сечения, снаружи закрывают решеткой для защиты от грязи, мышей, птиц.

Изнутри на патрубок ставят обратный клапан. Его назначение – предотвращать тягу на улицу. Отверстие приточной вентиляции для газового котла в частном доме пробивают в непосредственной близости топливного отсека, чтобы воздух проходил прямо в топку.

Как сделать вытяжку у газового котла в частном доме: вывести вентканал для газового котла наружу, поверх трубы установить защитный козырек от дождя. Изнутри тоже можно поставить клапан, чтобы исключить обратную тягу. Вытяжная труба в частном доме для газового котла размещается прямо над ним.

Устройство естественной вентиляции для газового котла просто и дешево, но не всегда соответствует нормативам. Строительные правила требуют, чтобы воздух в помещении котельной обновлялся три раза в час полностью.

Гарантировать это при естественном воздухообмене не получится, он неуправляем – зависит от сезона, уличной температуры, скорости и направления ветра.

Искусственная

Как сделать вентиляцию в котельной с газовым котлом при искусственной тяге: вентканал оснащается вентилятором, мощность которого подбирают в зависимости от сечения канала плюс запас 20-30 процентов. При выборе учитывают длину и геометрию трубы воздуховода, количество поворотов. Можно установить вентилятор только на приток или только на выход, но предпочтительно оборудовать и то, и другое.

Как правильно сделать вытяжку для газового котла в частном доме: объем помещения (перемножить высоту, ширину и длину комнаты) утроить – получится необходимое для прокачки количество воздуха. В соответствии с этой цифрой подбирают один или два вентилятора.

Повысить эффективность воздухообмена можно с помощью автоматической системы контроля: контроллер включает вентиляторы одновременно с котлом, при его остановке выключает (виды автоматики для газовых котлов отопления).

Дымоход для газового котла в частном доме: основные требования СНиП

Мероприятия по устройству дымохода для газового котла, начиная со стадии проектирования и заканчивая непосредственно монтажом системы, должны соответствовать требованиям действующей нормативной базы, так как неправильная установка и эксплуатация газового оборудования ставит под сомнение безопасность людей, пользующихся газовыми установками.

Основные элементы конструкции дымохода:

газоход — канал, выходящий из котла в трубу дымохода, соединяется переходником;
трубы дымохода;
ревизия — крепится к низу дымоотводного ствола и служит для прочистки канала от продуктов горения и удаления излишней влаги;
крепежные элементы (кронштейны, хомуты) — служат для крепления к стене;
другие комплектующие для устройства системы.

Требования к дымоходу при установке газового котла.

Как правило, расположение газового котла в частном доме планируют на нижнем этаже в отдельном помещении (котельной). Все элементы отопительной системы должны быть соединены между собой строго герметично. Основные правила установки дымоходов для газовых котлов, регламентирующие технологический порядок, представлены в нормативных актах СНиП и содержат такие требования:

надлежащая тяга — обеспечивает полное удаление отработанных газов;
устойчивость к воздействию высоких температур;
герметичность стыковочных мест — все составные части по всей протяженности системы дымоотвода должны плотно прилегать друг к другу;
труба в месте прохождения ее через перекрытие должна быть цельной, без стыков;
конденсатосборник — конструкция этого элемента должна обеспечивать сбор и удаление жидкости;
если в конструкции есть повороты, в этих местах устраивают люки ревизии для выполнения диагностики состояния дымохода, его прочистки и отвода конденсата;
длина ответвления трубы в сторону не должна превышать 1 м;
возможно допустимое число поворотов на дымоотводных трубах — не более 3;
высота трубы дымохода должна превышать высоту крыши (в самой высокой точке), чтобы обеспечивалась хорошая тяга и не возникала обратная;
расстояние между дымоотводными трубами и поверхностью, которая выполнена из негорючих материалов может быть не менее 5 см, а если материал поверхности горюч — не меньше 25 см.

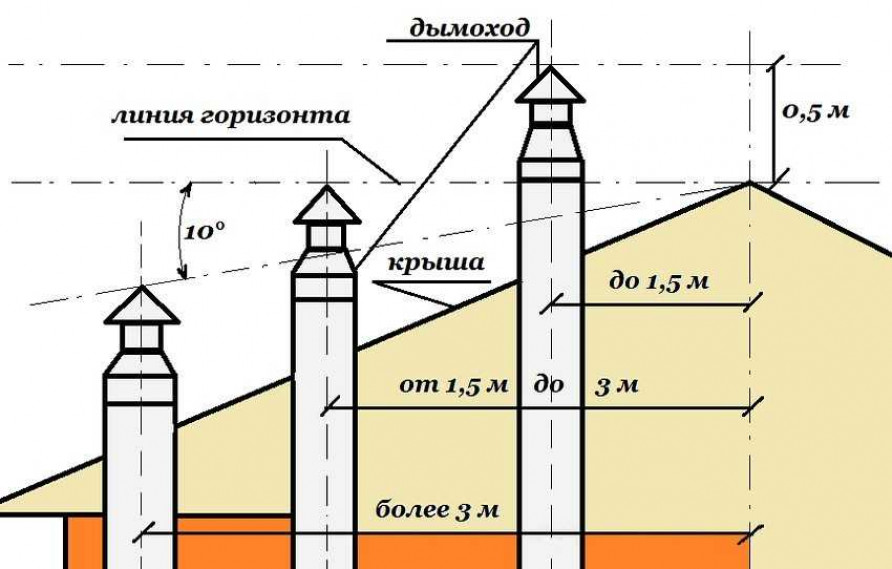

Варианты вывода дымохода газового котла.

Как проверить тягу в дымоходе газового котла

Тяга — один из основных показателей правильного функционирования дымохода. Ее эффективность зависит от таких параметров:

сечение дымоотводной трубы — нагретые газы быстрее выводятся при меньшем сечении, однако если оно будет слишком мало, есть угроза проникновения продуктов сгорания в помещение. Если сечение дымохода необоснованно велико, может создаться эффект обратной тяги;

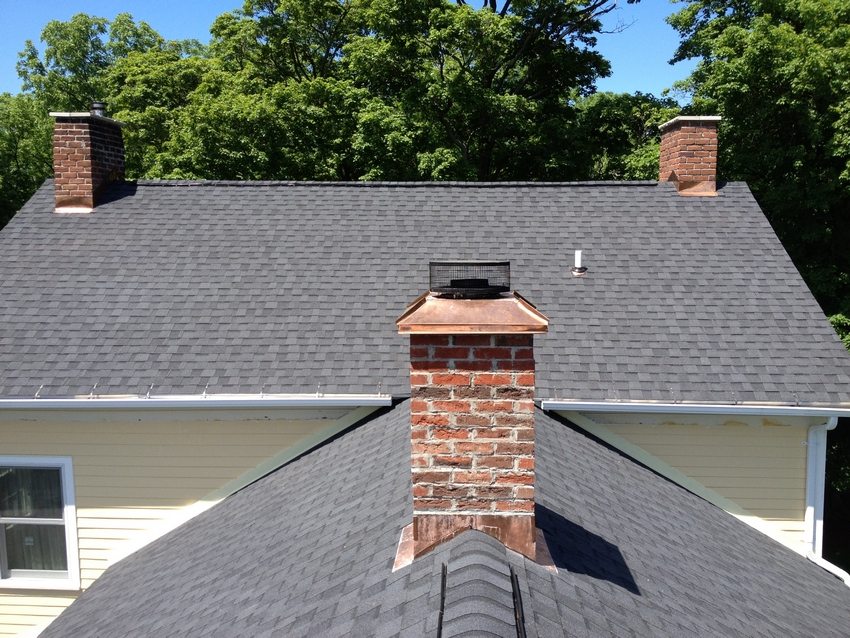

Внутренняя поверхность канала кирпичного дымоотвода должна быть гладкой

скопление большого количества сажи на стенках ствола — за счет этого уменьшается рабочее сечение, что приводит к уменьшению скорости вывода угарного газа;
большое число поворотов в системе — любой из поворотов трубы тормозит движение отработанных газов;
недостаточная герметичность дымохода — наличие небольших трещин, зазоров способствует проникновению в систему холодного воздуха, который препятствует быстрому выведению дыма;
погода — высокая влажность и пониженное атмосферное давление могут стать причиной уменьшения тяги.

Проверить состояние тяги можно несколькими методами. Если диагностику проводят профессионалы, они пользуются анемометром — прибором для измерения скорости движения газов. В быту пользуются так называемыми народными способами:

визуальный осмотр — если в помещении наблюдается задымление, значит, имеет место обратная тяга;
с помощью тонкого листа бумаги — его подносят к смотровому окну: чем сильнее бумага притягивается, тем лучше тяга;
пламя свечи — зажженную свечу подносят к каналу и пламя задувают. Направление дыма от погасшей свечи в сторону дымохода свидетельствует о хорошей тяге.

Процесс прочистки дымоотвода от сажи

В зависимости от причины, по которой наблюдается слабая тяга, проводят мероприятия по ее улучшению. Прочистка канала от сажи производится с помощью специального приспособления, состоящего из ерша, грузила и каната. Устройство опускают в канал и поступательными движениями прочищают его по всей длине. Чтобы добиться полной герметизации кирпичного дымохода, необходимо устранить все трещины, образовавшиеся в результате разрушения кладки.

Разновидности дымоходов

При выборе дымохода для напольного газового котла нужно ознакомиться с его разновидностями. Кирпичные модели уже не так популярны как раньше. Они занимают много места и отличаются сложным монтажом. Многие владельцы газового отопления отказываются от кирпичных конструкций в пользу более современных вариантов.

Организация дымохода для напольных и настенных котлов

Металлические варианты

Одним из популярных видов являются модели из нержавеющей стали. Их плюсом считается стойкость к разъедающим компонентам и прочность. Подобные механизмы представляют собой сэндвич-системы из магистралей разного диаметра. Пустоты между ними забиваются утеплителем. Такие модели смотрятся современно и характеризуются высокой надежностью.

Стальная конструкция собирается из множества разных элементов

Теплоизолирующие свойства и многослойность сэндвич-панелей обеспечивает надежность конструкции. В подобных изделиях редко образуется конденсат. При монтаже подобных изделий требуется соблюдать определенные правила:

первое колено, которое фиксируется к отопительному аппарату, должно быть без утеплителя;
диаметр внутри конструкции зависит от разновидности газового оборудования;
при сборке верхняя деталь должна устанавливаться на нижнюю сверху, что позволит выводить конденсат наружу;
для соединения элементов используется жароустойчивый герметик.

Строение сэндвич- изделий

Сэндвич-конструкции отличаются высокой пожароустойчивостью. При этом окружающие элементы не нагреваются.

Watch this video on YouTube

Керамические разновидности

Керамические изделия представляют собой пожаробезопасные, крепкие и простые варианты. Они отличаются несложным устройством. Дымоход делается из керамической трубы, которая оборачивается минеральной ватой.

Монтаж керамической установки

Подобная система считается долговечной. Она отличается стойкостью к воздействию высоких температур и к агрессивным химическим компонентам. Изделия из керамики обязательно оснащаются конденсаторосборниками. У керамического дымоотвода есть определенные особенности:

труба состоит из отдельных элементов, которые соединены специальной мастикой;
утеплитель выполняется из минеральной ваты;
кожух производится из бетонных блоков с вентиляционными отверстиями.

На схеме можно видеть структуру керамического устройства

Между бетонной поверхностью и утеплителем оставляется зазор, который необходим для отвода влажности и вентиляции. В некоторых случаях применяются газовые котлы без дымохода. При этом подача воздуха и отвод дыма производится через воздуховоды небольшого диаметра.

Коаксиальный дымоход

Можно купить коаксиальный дымоход для газовых котлов, который отличается прекрасными свойствами эксплуатации и великолепным дизайном. Производится подобная конструкция по схеме одна труба в другой. Может выбираться для котлов, которые оборудованы камерой сгорания закрытого типа. В таком устройстве забор воздуха производится с улицы. Подача воздуха выполняется через внешнюю трубу, которая проходит через наружную стену. Отработанный дым выводится через внутреннюю трубу. При монтаже такого оборудования нет необходимости в дополнительной вентиляционной системе. Форма коаксиального дымохода не позволяет скапливаться конденсату на стенках.

Особенности коаксиальной конструкции

Оборудование коаксиального типа имеет следующие особенности:

повышение производительности системы отопления;
полная безопасность;
если размер трубы меньше 3 метров, то производительность котла увеличивается из-за повышения тяги;
для монтажа такой конструкции не нужно затрагивать крышу.

Подобный вариант отличается простым монтажом

При наличии коаксиальной конструкции, котел можно установить в подвале, кладовке или на кухне.

Watch this video on YouTube
