Патрубки радиатора ваз 2114

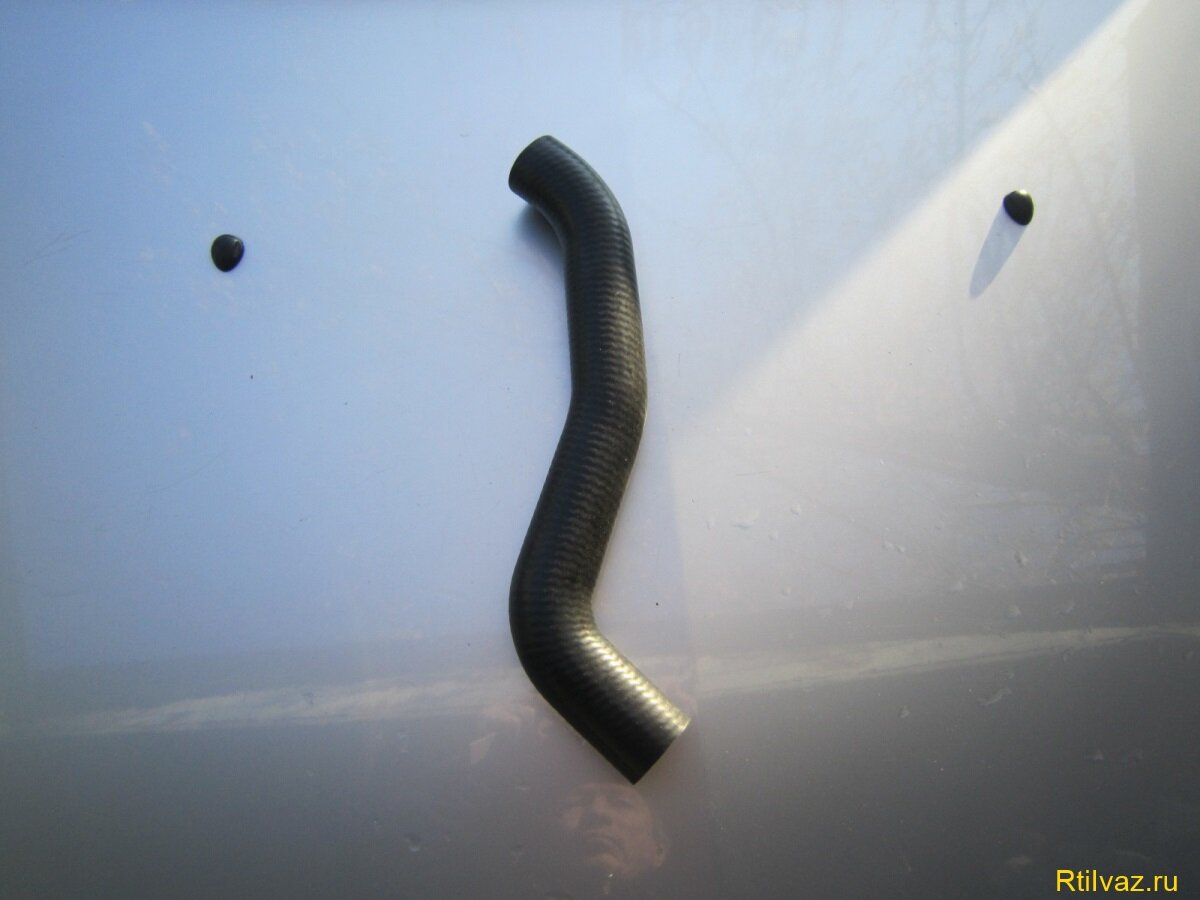

Далее идёт подводящий верхний патрубок радиатора, соединяющий радиатор с головкой блока двигателя.

Этот шланг идёт на инжекторные двигатели. Его внутренний диаметр 32мм, смотрите каталожный номер 21082-1303025.

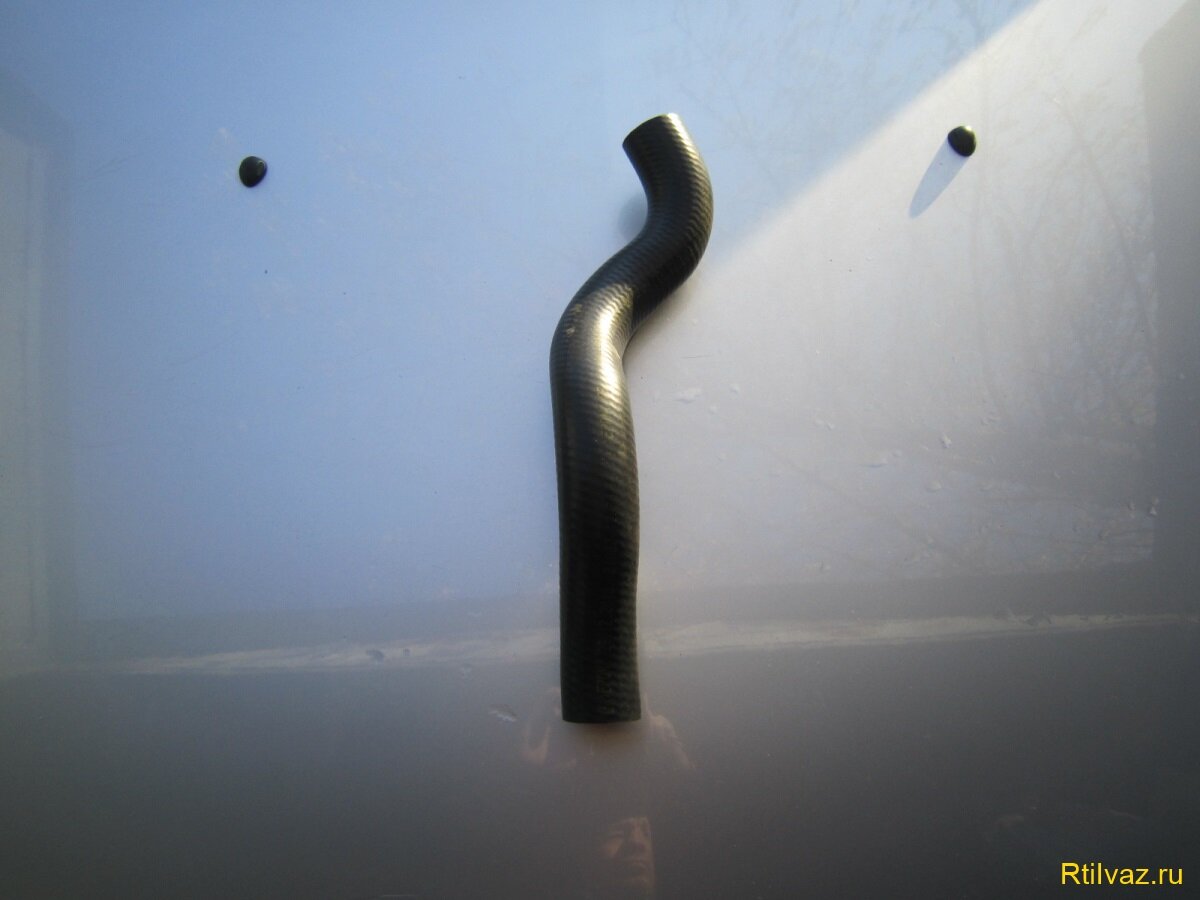

Следующий, это нижний отводящий патрубок радиатора, соединяющий радиатор с термостатом системы охлаждения двигателя.

Его каталожный номер 21082 – 1303010, внутренний диаметр также 32 мм.

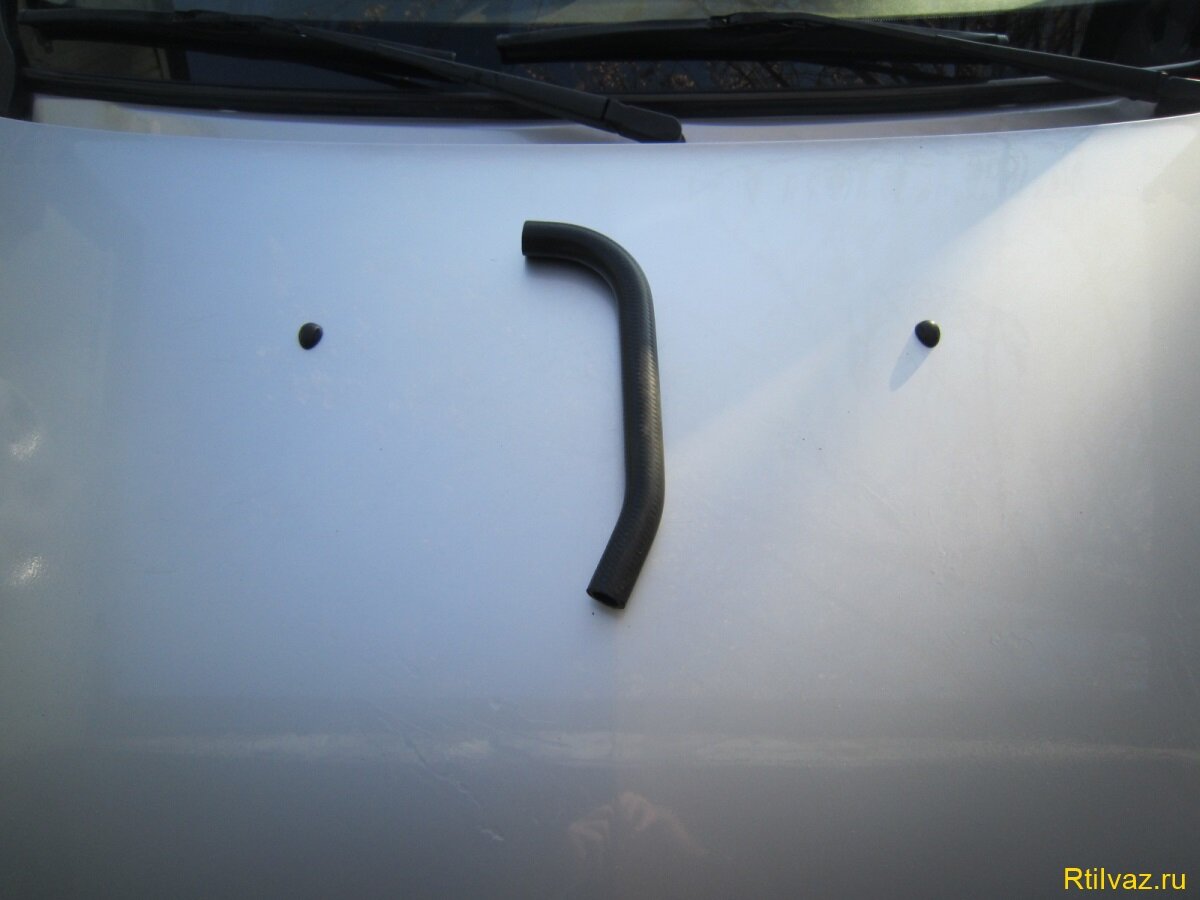

Патрубок «уголок» для соединения термостата с водяным насосом (помпой).

Каталожный номер – 2109-1303093-01. Этот патрубок идёт практически на все переднеприводные модели ваз и внутренний диаметр также 32 мм.

Патрубок расширительного бачка, в народе называют «заправочным».

Он служит для соединения расширительного бачка с термостатом. Через него антифриз попадает в систему охлаждения при заполнении системы или доливке через расширительный бочок. Его номер смотрите по каталогу 21082-1303080.

Патрубки печки ваз 2114

Патрубок, служащий для соединения отопителя с головкой блока, называют часто в быту «гусь большой», из-за его сходства с этой птицей.

Шланг подводит охлаждающую жидкость от головки блока к радиатору печки. Смотрим номер по каталогу 2114 – 8101206.

Эти рассмотренные резиновые шланги армированные, кроме шлангов подогрева дросселя и тосольных пароотводящих.

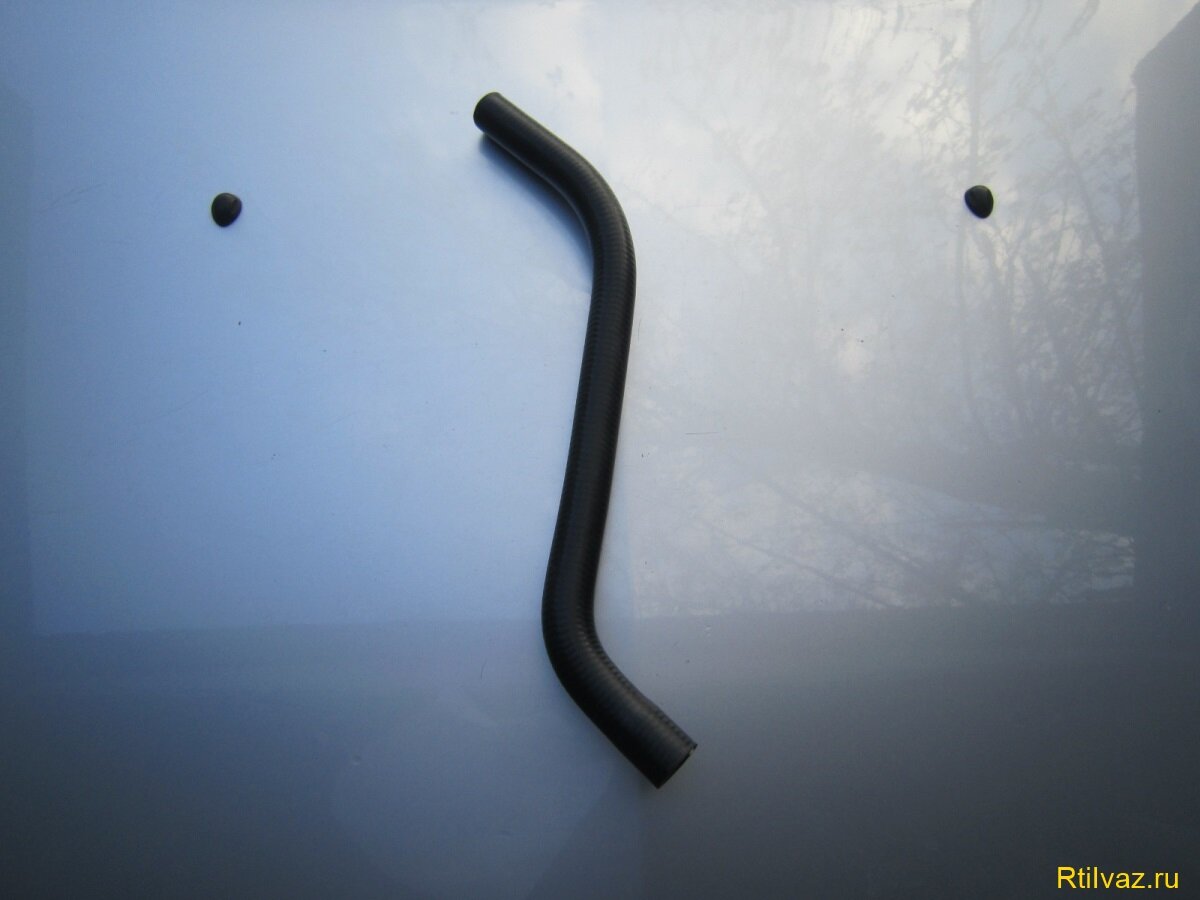

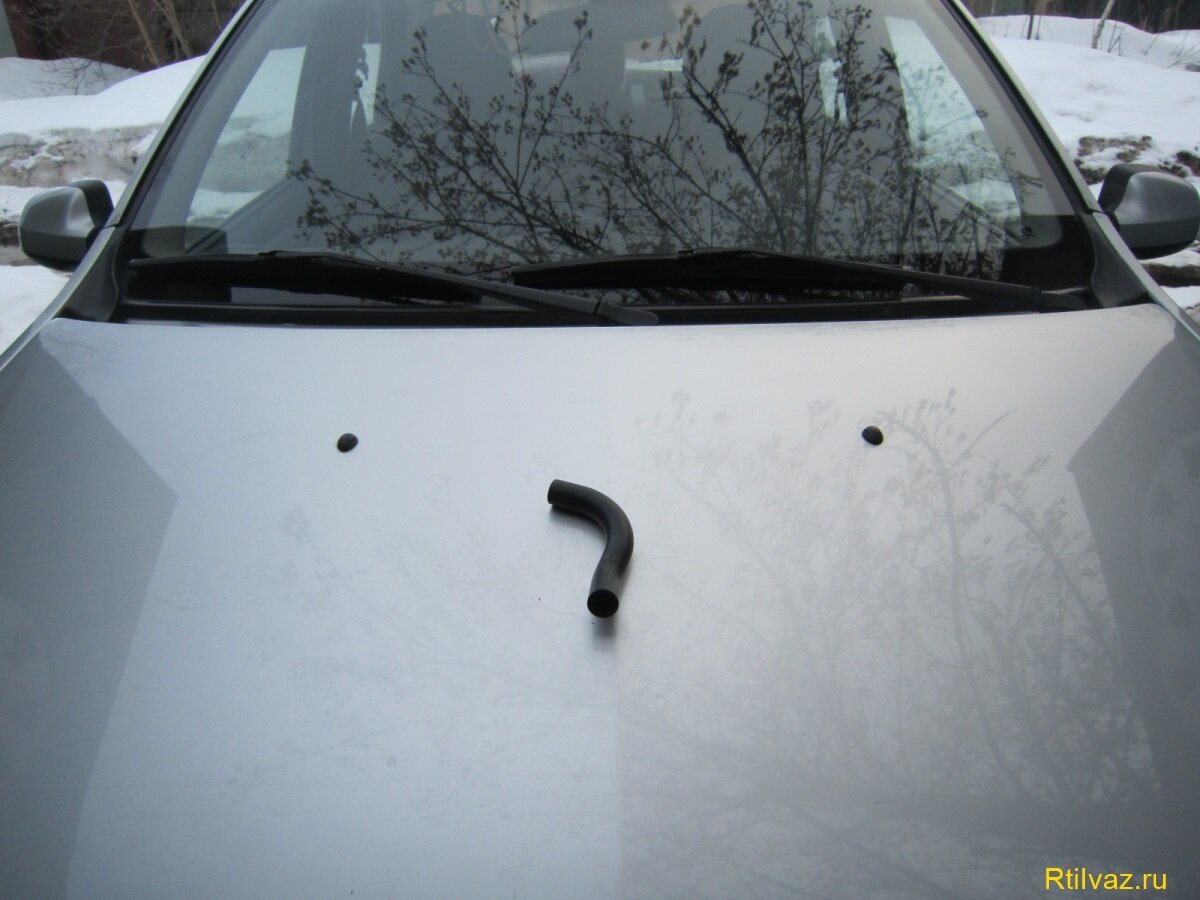

Шланг «гусь кривой» находится под капотом авто и служит для отвода охлаждающей жидкости с радиатора отопителя к водяному насосу.

Каталожный номер гуся кривого 2114- 8101208, заводской БРТ.

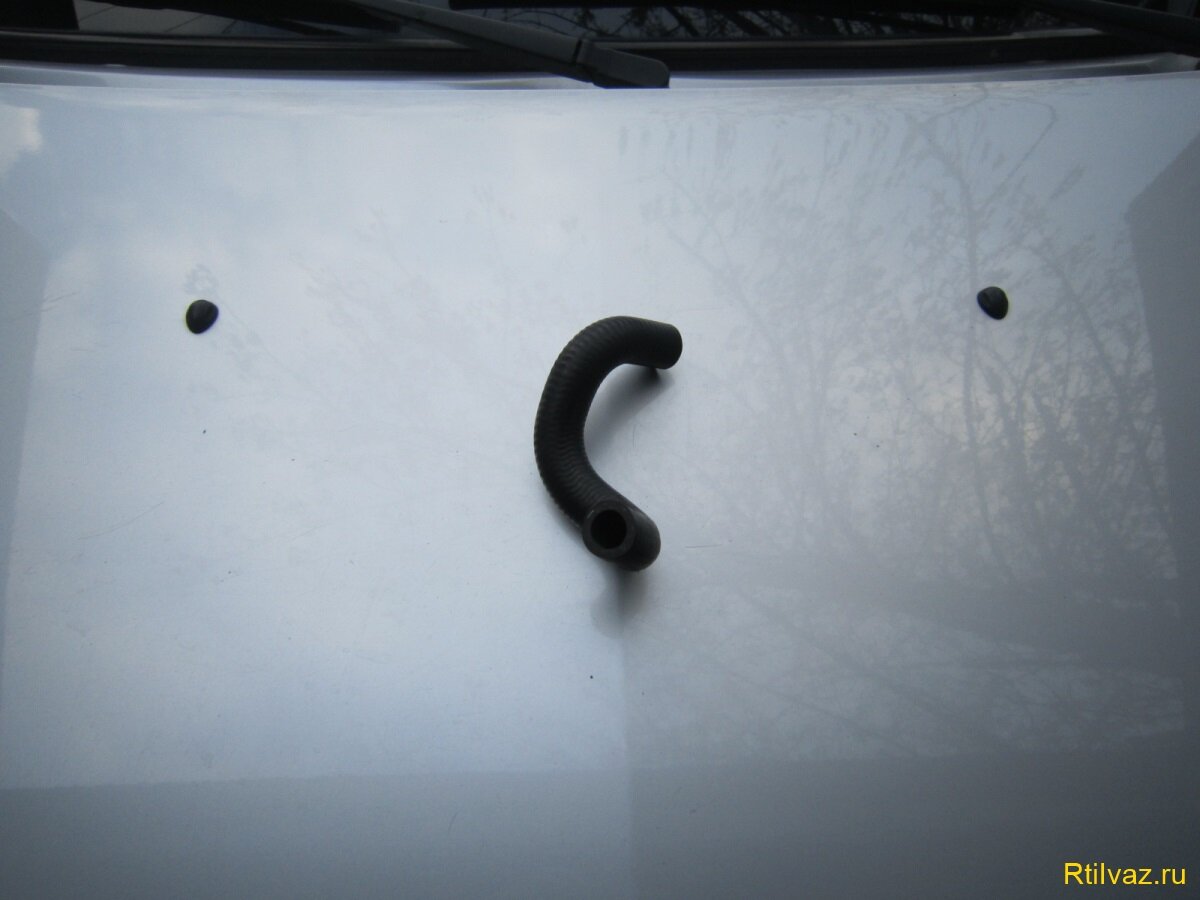

Патрубок «коротыш» соединяет термостат с головкой блока двигателя.

Каталожный номер коротыша 2108-1303082, изготовитель завод БРТ, внутренний диаметр отверстия 32 мм.

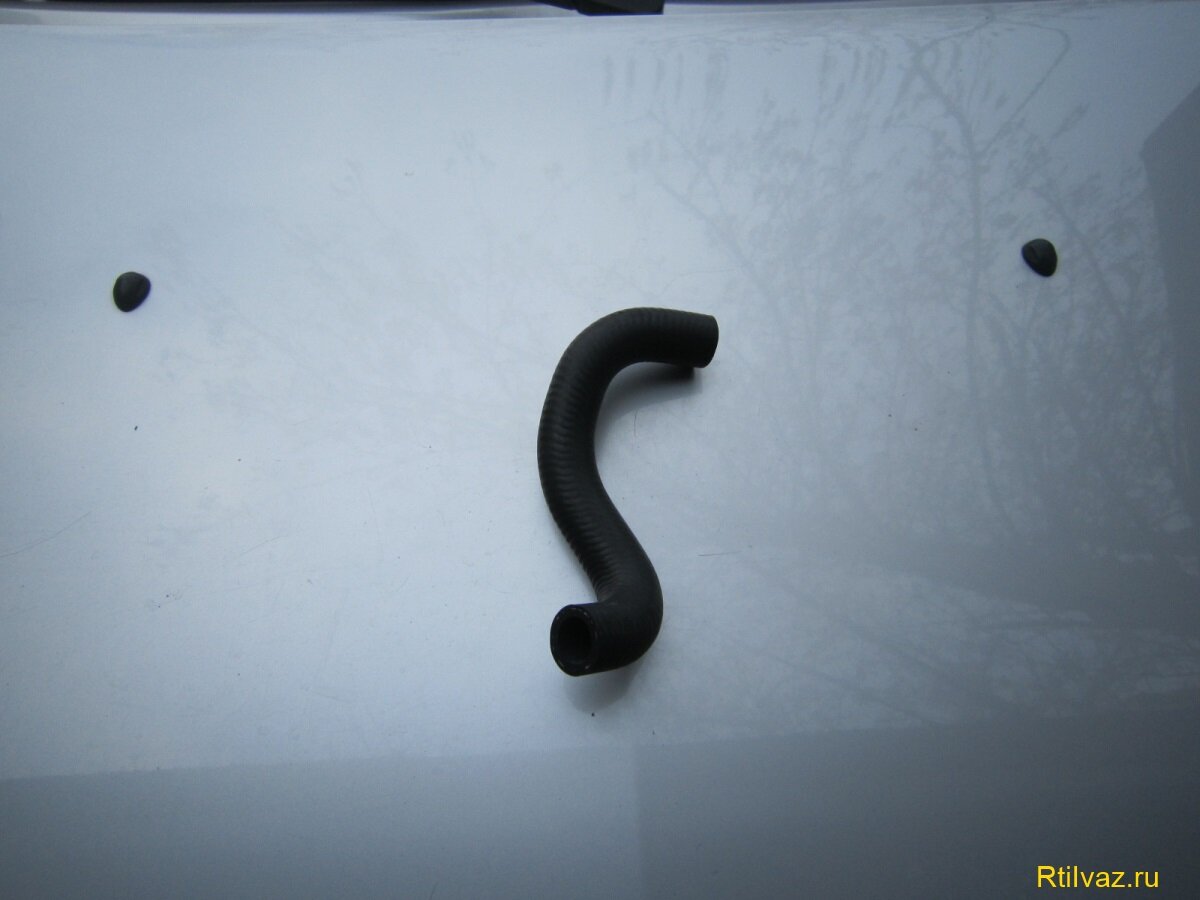

Патрубок салонной «малый» печки, подводит охлаждающую жидкость к радиатору печки, через кран, от «гуся кривого».

Его каталожный номер ваз 2114-8101200 от завода БРТ.

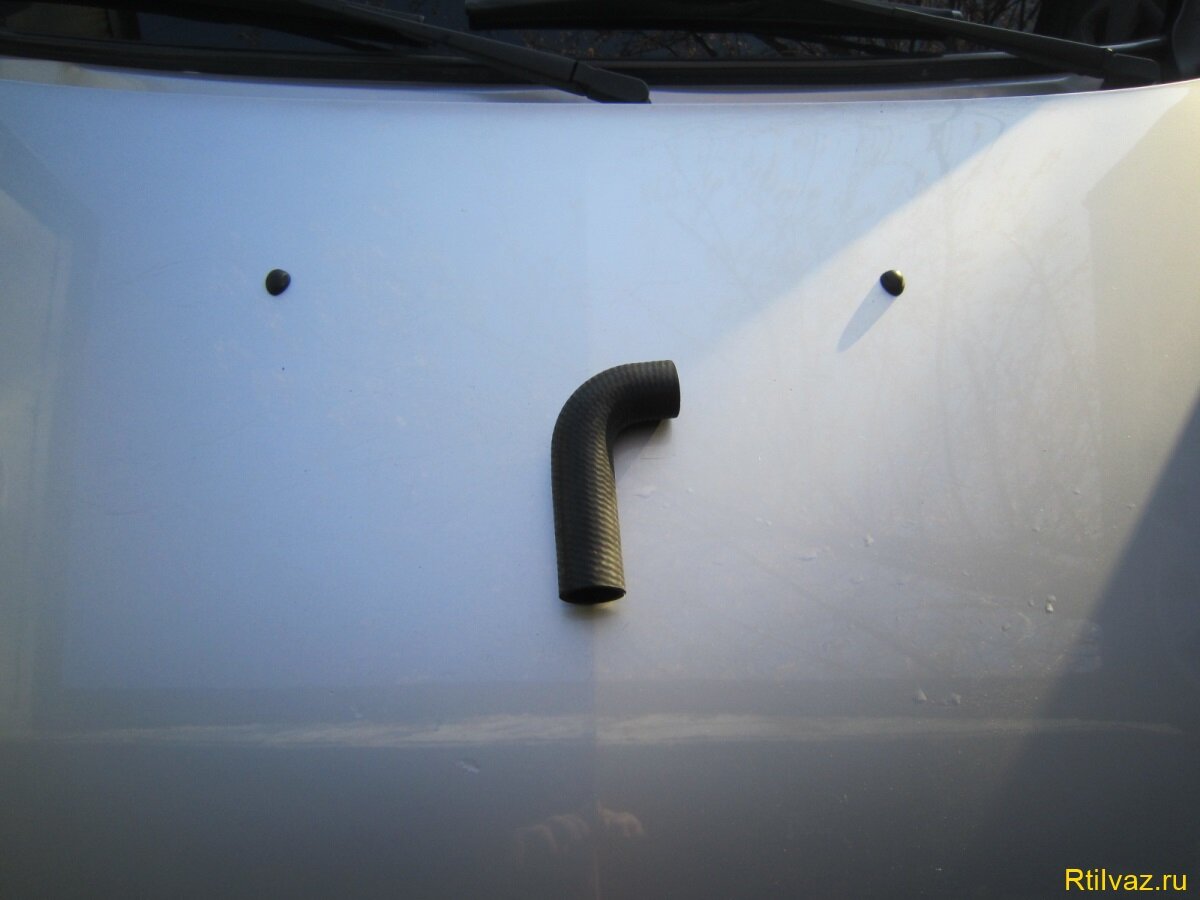

Патрубок салонный «большой» отводящий, предназначен для отвода охлаждающей жидкости от радиатора печки через шланг «гусь большой» к водяному насосу.

Номер каталожный 2114-8101204 от завода БРТ.

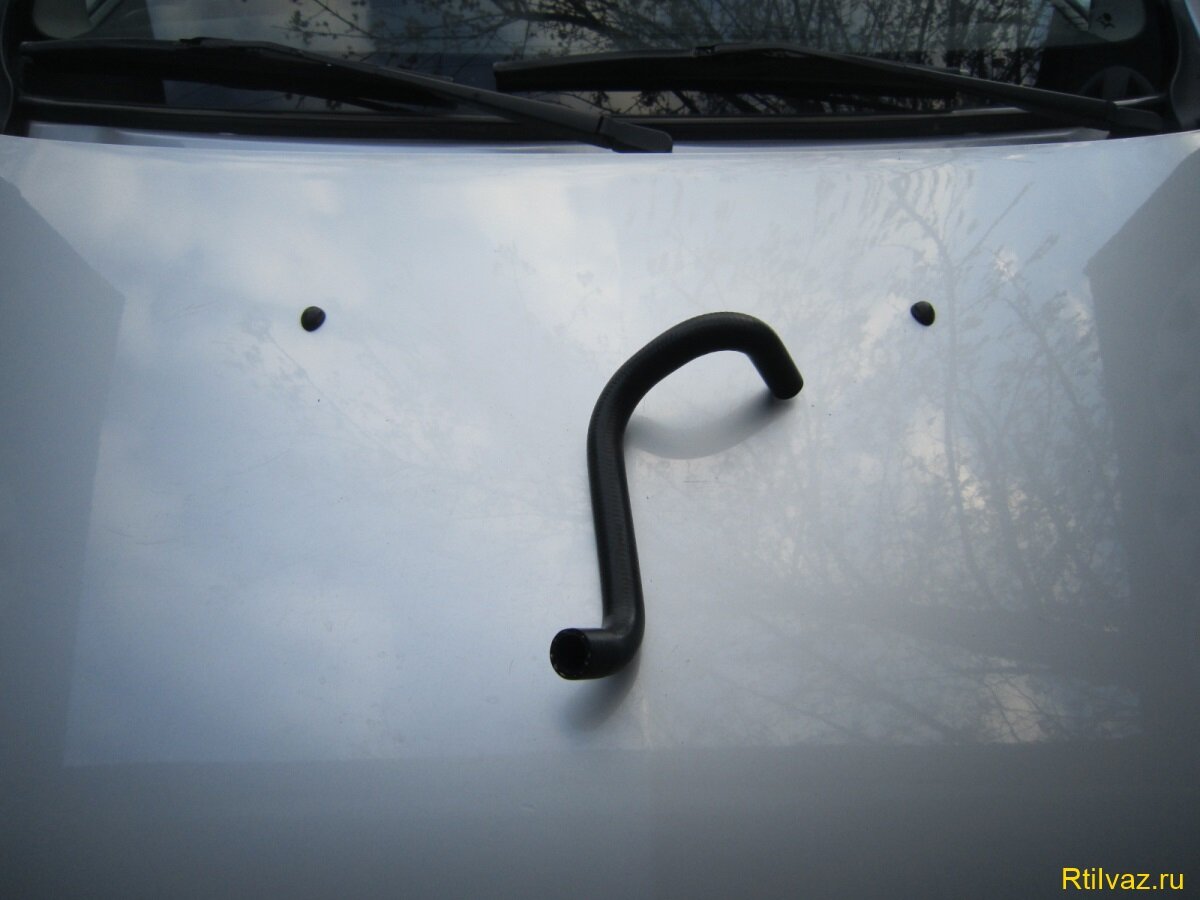

Под капотом «гусь большой» подводит охлаждающую жидкость к радиатору печки через краник. А отводит жидкость к помпе от радиатора печки «гусь кривой» через салонный «большой» шланг. Например, благодаря набору резиновых патрубков, происходит циркуляция охлаждающей жидкости через радиатор отопителя.

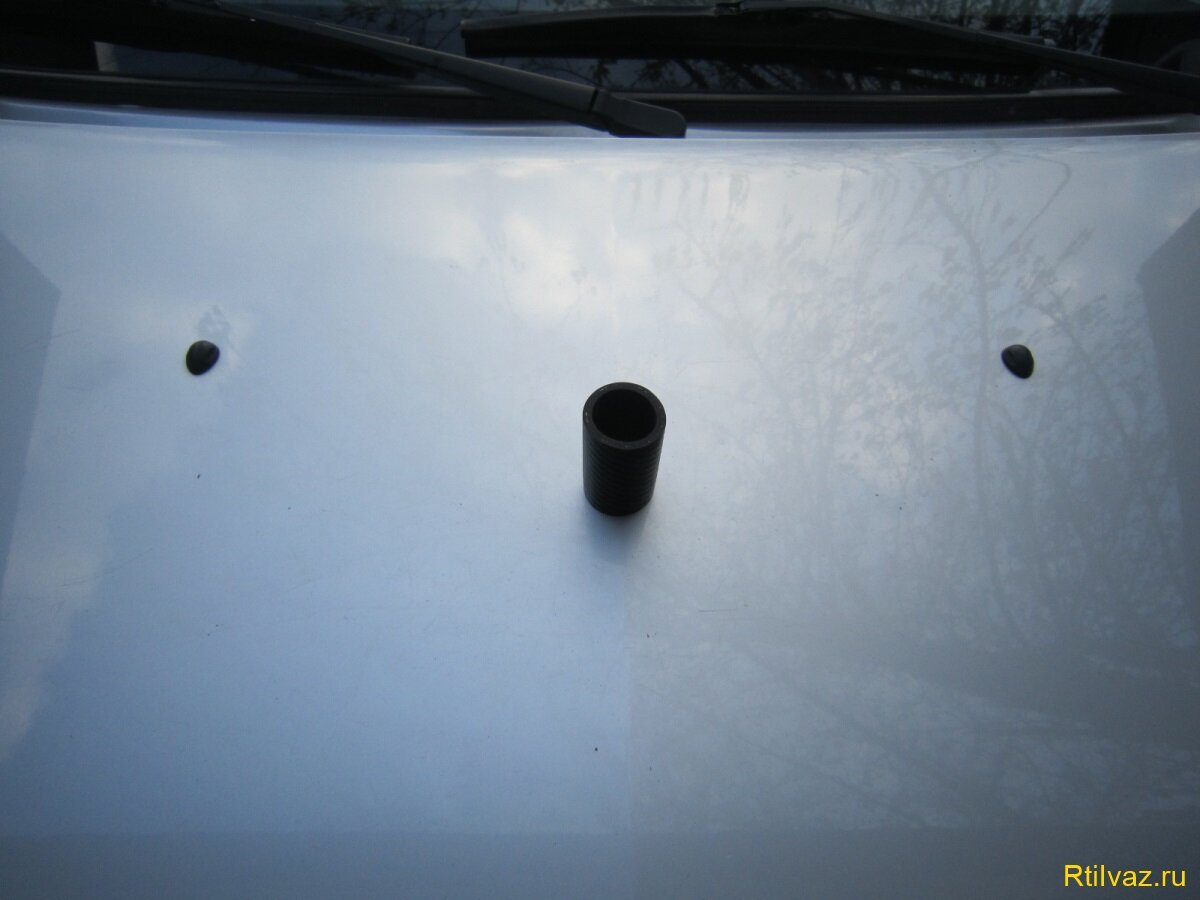

Резиновый патрубок, так называемый «сапуночек» инжекторный служит для соединения клапанной крышки головки блока с резиновый «улиткой» (2111) подачи воздуха в двигатель.

Номер заводского сапуночка верхнего по каталогу 2111-1014058-10.

Все представленные в видео соединения относящиеся к системе охлаждения находятся под капотом и в салоне автомобиля ваз 2114, кроме патрубков сапуна большого, малого сапуночка и улитки, служащие для прохода воздуха.

В машине находятся также всем известные шланги подачи бензина, тормозные шланги, вакуумный шланг, а также подачи жидкости для омывания лобового стекла и другие. Их также нужно будет рассмотреть на видео и описать в статьях.

Все резиновые шланги в автомобиле нуждаются в постоянной замене, так как находятся под воздействием агрессивных жидкостей и постепенно теряют свои свойства. Они теряют свою эластичность, дубеют, трескаются и иногда, разрываются при долгой эксплуатации без замены.

Поэтому, периодически рекомендуется просматривать их состояние и производить замену при обнаружении любой неисправности.

На этом видео обзор заканчивается, надеюсь, что ролик будет кому-то полезен как для информации, так и при обслуживании своего авто.

Яндекс.Видеохостинг

Спасибо, кто посмотрел видеоролик, подписывайтесь на канал, пишите комментарии и задавайте вопросы.

До свидания на страницах блога RtiIvaz.ru! Удачи на дорогах.

Способы организации обратки

На сегодняшний день системы отопления могут быть организованы по одному из типов разводки труб:

Выбор того или иного способа будет зависеть от ряда факторов таких как: этажность здания, требования к стоимости отопительной системы, тип циркуляции теплоносителя, параметры радиаторов и др.

Наиболее распространенной является однотрубная схема разводки труб. В большинстве случаев ее используют для обогрева многоэтажных зданий. Для такой системы характерны:

невысокая стоимость;
легкость монтажа;
вертикальная система с верхней подачей теплоносителя;
последовательное подключение радиаторов отопления, а, следовательно, отсутствие отдельного стояка для обратки, т.е. теплоноситель после прохождения первого радиатора поступает во второй, затем третий и т.д.;
невозможность регулирования интенсивности и равномерности нагрева радиаторов;
высокое давление теплоносителя в системе;
снижение теплоотдачи по мере удаления от котла или расширительного бака.

Рисунок 7 – Однотрубная система отопления с верхней подачей теплоносителя

«Байпас – (англ. bypass, букв. — обход) – обвод, параллельный прямому участку трубопровода, с запорной или регулирующей трубопроводной арматурой или приборами (например, счётчиками жидкости или газа). Служит для управления технологическим процессом при неисправности арматуры или приборов, установленных на прямом трубопроводе, а также при необходимости их срочной замены из-за неисправности без остановки технологического процесса». (Большой энциклопедический политехнический словарь)

Почему не работает обратка

Существует множество проблем, связанных с обраткой в отопительной системе.

Передавливает подачу

Температура воды в трубопроводе обратки определяется устройством системы отопления, соответствует значению в графике температур, утверждённому обслуживающей организацией.

Нередко жильцы квартир сталкиваются с проблемой, когда обратка передавливает подачу.

Распространённая причина — переход горячего теплоносителя из магистрали подачи в контур обратки через всевозможные части (например, перемычки) трубопровода горячего водоснабжения или вентиляцию. При автоматическом приборе регулирования, как правило, достаточно его правильно настроить.

Теплоноситель плохо сходит

При нарушении циркуляции жидкости в тепловом контуре, вода в трубах обратки плохо сходит. Первоначально проверяют соответствие мощности циркуляционного насоса требованиям. Причина может скрываться в банальной протечке трубопровода. Ситуация с плохой циркуляцией типична для многоквартирных домов, расположенных на конечном участке теплотрассы с недостаточным перепадом давления.

Виды отопительных схем

Для многоэтажных зданий часто применяют однотрубную прямую систему разводки. Она не имеет чёткого разделения труб на подвод жидкости в радиаторы и обратку, поэтому полный контур условно делят на две равные части. Стояк, выходящий из котла, называют подача, а трубы, выходящие из последнего радиатора — обраткой. Преимущества этой схемы:

экономия времени и материальных затрат;
удобство и простота монтажных работ;
эстетичный вид;
отсутствие стояка обратки и последовательное расположение радиаторов (теплоноситель подаётся на 1-й, затем 2-й, 3-й и так далее).

Для однотрубной системы распространена вертикальная разводка с вертикальным контуром и подводом тепла сверху.

При двухтрубной системе разводки подразумевается установка двух замкнутых, параллельно подключённых, контуров, один из них обеспечивает функцию подвода теплоносителя к отопительному прибору (радиатору), второй — функцию его отвода (обратка).

Радиаторы подключаются несколькими способами:

Нижний (или седельный, серповидный). Предусматривает подключение подвода и обратки к нижним соединительным отверстиям радиатора. На верхние отверстия устанавливают кран Маевского и заглушку. Применяют для систем, в которых трубы скрыты под полом или плинтусом. Целесообразны для многосекционных радиаторов, при небольшом числе секций потери тепла доходят до 15%.
Боковой способ, пользуется популярностью. Трубы подсоединяют к радиатору с одной стороны: подвод теплоносителя через верх, обратку — через низ. Не подходит для приборов с большим числом секций.

Настройка и ремонт бачка

В этом разделе речь будет идти больше о ремонте герметичных расширительных баках отопления, так как с железным открытым баком совсем все просто. Если есть течь, нужно наварить латку, если сгнил, а гниют они часто – замена. Для настройки надо заполнить его на треть. Все, резервуар готов к работе.

Ремонт расширительного бачка для отопления возможен только в том случае, если он разборный, если нет – то только настройка. Чтобы охватить оба этих аспекта, разберемся, как заменить порванную мембрану. Чтобы починить и настроить мембранный бачок нужно:

снять его, предварительно перекрыв запорный кран;
слить с него воду и выпустить воздух из воздушной камеры через ниппель. Если у вас правильно установлен бак и американка за краном, хватит и небольшого резервуара для слитой воды. Если же были допущена ошибки в последовательности запорной арматуры и фитинга, то готовьтесь к тому, что воды будет много;
открутить болты на фланце, в котором есть отверстие для теплоносителя;
снять фланец и достать порванную резиновую грушу (мембрану);
заменить мембрану и прикрутить фланец обратно;
через ниппель на обратной части бачка обычным насосом накачивается полторы атмосферы;
поставить бак на место и проверить.

Если все выполнено правильно, давление в системе отопления будет стабильным, без перепадов. Подводя итоги можно отметить, что в закрытой системе бак сразу после насоса ставить нельзя. Ниппель герметичного бака должен смотреть вниз и лучше устанавливать бак на обратке.

Порядок выполнения работ

Всякая раба должна иметь свою последовательность. Тогда она может быть выполнена качественно.

Отсоединяется от аккумуляторной батареи провод от » — «.
Сливается охлаждающая жидкость.

Совет: Перед тем как слить охлаждающую жидкость необходимо дать двигателю остыть, иначе высокая температура будет и сливаемой жидкости.

Снимаются облицовка, накладка рамы на ветровом стекле, обивка шумоизоляции.
Снимается вентилятор обогревателя.
От корпуса печки отсоединяется хомут вакуумного шланга.
При помощи отвертки снимаются три пружинные скобы, которые крепят передний корпус воздухосборника отопителя.
Отворачиваются винты крепления переднего корпуса.
Снимается передний корпус.
Ослабляется затяжка хомутов и отсоединяются шланги от штуцеров.

Установка новых патрубков

Когда выполняется на ВАЗ 2110 замена патрубков печки лучше заменить и хомуты, соединяющие все элементы. Итак:

Выполняется замена. Патрубки на печке ВАЗ 2110 для подачи охлаждающей жидкости и ее отвода от радиатора установлены новые.
Устанавливаются остальные детали и узлы в обратной последовательности.
Заливается охлаждающая жидкость в систему охлаждения и проверяется герметичность патрубков и всех соединений, при необходимости они подтягиваются.

Замена тройника или отводящего шланга радиатора отопителя ВАЗ 2110

Внимание: Бывают случаи, когда охлаждающая жидкость вытекает в месте соединения тройника с отопителем, расширительным бачком и насосом системы охлаждения двигателя. Иногда достаточно только затянуть шланги на патрубках новыми хомутами. Иногда достаточно только затянуть шланги на патрубках новыми хомутами

Иногда достаточно только затянуть шланги на патрубках новыми хомутами.

Совет: Подтяжку хомутов нужно делать очень осторожно, чтобы не прорезать резину шланга, что может привести к замене шланга

Ремонт шланга без снятия с автомобиля

Отрезается поврежденный конец элемента.
Кусок такого же шланга насаживается на металлическую трубу длиной примерно 60 миллиметров, диаметром 20 миллиметров. Цена такого элемента невысокая, что позволяет экономить средства и время выполнения ремонта.
Для уменьшения натяжения шланга его длину следует увеличить на 8 миллиметров.
Если «Тосол» вытекает из стыка шланга и радиатора отопителя, тогда необходимо снять вакуумный усилитель.

Как выполняется замена патрубка печки ваз 2110 хорошо видно на представленном видео.

Замена шлангов тройника

Инструкция и порядок выполнения работ:

Ослабляется хомут, крепящий к патрубку тройника заправочный шланг.
Из расширительного бачка сливается охлаждающая жидкость.
Ослабляется хомут соединяющий шланг тройника и патрубка подводящей трубы насоса, шланг снимается с патрубка, из него сливаются остатки жидкости.
Отстегивается от расширительного бычка резиновый ремень его крепления.
Снимается разъем с датчика, контролирующего уровень жидкости для охлаждения в бачке.
Отсоединяется шланг отводящий от бачка пар.
Из ниши вынимается бачок и отводится в сторону, вместе со вторым шлангом отводящим пар.
Откручиваются саморезы, крепящие левую шумоизоляционную обивку моторного отсека.

Отворачивается верхний саморез, удерживающий центральную обивку.
Снимается в тормозном бачке разъем с датчика, который контролирует уровень жидкости в нем.
Отворачиваются гайки крепления к вакуумному усилителю главного тормозного цилиндра.
Цилиндр снимается со шпилек, вместе с тормозными трубками отводится вперед. При этом трубки изгибаются.
Снимается с патрубка вакуумного усилителя шланг, предварительно отогнув при этом верхний угол обивки.

Далее работы выполняются в салоне автомобиля:

Вакуумный усилитель, кронштейн и тормозную педаль в сборе сдвигаем в сторону и освобождаем доступ к патрубкам находящимся на радиаторе отопителя.
Для отсоединения нижнего шланга, сначала нужно снять верхний, подводящий шланг.
Ослабляется хомут и снимается с патрубка нижний шланг.

Установка новых элементов выполняется в обратной последовательности.

Совет: Для большей надежности соединения перед монтажом тройника на патрубки лучше установить дополнительные хомуты.

Вовремя проведенный осмотр, и при необходимости произведена замена патрубков печки ваз 2110, системы охлаждения автомобиля, своими руками — залог надежной работы двигателя машины.

Наиболее трудоемкой работой, связанной с системой отопления салона на автомобилях ВАЗ 2110-2112, является замена радиатора печки, ну или отопителя, называйте как хотите. Конечно, на машинах десятого семейства выполнять этот ремонт не так просто, и удовольствия от этого мало, но вполне под силу каждому. Главное — это терпение и, разумеется, наличие нужного инструмента.

Выбираем место установки расширительной емкости

Монтаж расширительного бака зависит от типа системы отопления и назначения самого резервуара. Компенсационную емкость закрытого типа лучше устанавливать на возвратной магистрали перед нагревательным котлом и циркуляционным насосом.

Варианты размещения и монтажа расширительного бака

При ее расположении на подающей магистрали срок службы мембраны уменьшится вследствие постоянного воздействия более высокой температуры теплоносителя. Кроме того, в этом случае при возникновении аварийной ситуации в расширительную емкость может проникнуть пар, в результате чего диафрагма перестанет компенсировать давление теплоносителя, так как смесь воздуха и пара является сжимаемой средой.

Подключение расширительного бачка осуществляется через отсекающий шаровой кран. Это делается для того, чтобы при необходимости можно было быстро заменить компенсационную емкость, не дожидаясь, пока произойдет остывание теплоносителя. Установка второго крана дает возможность предварительно слить горячую воду из бака.

Как подключить расширительный бак

После того как емкость надежно закреплена на стене или зафиксирована на полу, необходимо правильно подключить расширительный бак к трубопроводам отопления. Для этого нужно наметить трассу для трубы, проходящую кратчайшим путем к месту присоединения. Считается, что наилучшее место подключения для закрытых мембранных бачков находится на обратном трубопроводе. Только не перед самым входом в котел, а до циркуляционного насоса (если он не установлен на подаче) и сопровождающей его запорной арматуры. Ниже показана схема установки расширительного бака:

Обоснований такой врезке несколько:

в обратке температура теплоносителя значительно ниже, что продлит срок службы мембраны;
если место установки и врезки находится на обратном трубопроводе, то циркуляционный насос работает в комфортном режиме;

в подающем трубопроводе твердотопливного котла может возникать критическое давление и пароводяная смесь вследствие перегрева по разным причинам. Попадание этой смеси в резиновую «грушу» емкости приведет к тому, что она прекратит выполнять свои функции.

На самом деле практика показывает, что большой разницы для присоединения между подачей и обраткой нет. Просто принято подключение расширительного бака к системе отопления через обратный трубопровод, так надежнее. А вот что точно не помешает, так это отсекающий шаровой кран на подводке, а еще лучше – штуцер для опорожнения и второй кран. Тогда в любой момент бак можно отсечь от системы, слить из него воду и снять для ремонта или замены.

Крепления для стены

Стандартные наборы для крепления расширительных баков к стене выдерживают вес до 50 кг. Они включают кронштейн или скобу, стальные хомуты, пластиковые дюбеля и стальные шурупы. Если нет возможности приобрести готовый комплект, детали для монтажа покупают и по отдельности.

Определившись с местом расположения, и убедившись, что стена выдержит вес устройства, приступают к крепежу. Для начала отмечают карандашом будущие отверстия для кронштейна. Затем берут сверло (8 мм) и сверлят углубления для дюбелей. Дюбеля забивают в отверстия и крепят скобу с помощью шурупов. В специальные отверстия кронштейна продевают стальные хомуты и фиксируют бак.

Способы организации подачи и отвода теплоносителя в радиаторы отопления

Существуют три способа подключения радиаторов в систему отопления:

Нижнее подключение

В литературе можно встретить и другие названия этого способа: седельное, серповидное, «ленинградка». По данной схеме и подвод теплоносителя, и обратка предусмотрены в нижней части радиаторов. Его целесообразно применять, если трубы отопления расположены под поверхностью пола или под плинтусом.

Рисунок 1 – Схема нижнего подключения

Рисунок 2 – Схема движения теплоносителя в системе с нижним подключением

Условные обозначения: 1 – Кран Маевского 2 – Радиаторы отопления 3 – Направление теплопотока 4 – Заглушка

Боковое подключение

Это наиболее распространенный вид подключения радиаторов в систему отопления. При применении такой схемы подача теплоносителя осуществляется в верхнюю их часть, обратку же организуют с той же стороны снизу.

Рисунок 3 – Схема бокового подключения

Рисунок 4 – Схема движения теплоносителя в системе с боковым подключением

Диагональное подключение

Эту схему называют также боковой перекрестной, так как подача теплоносителя в радиатор осуществляется сверху, обратка же организуется снизу, но с противоположной стороны. Такое подключение целесообразно предусматривать при использовании радиаторов с большим количеством секций (14 и более).

Рисунок 5 – Схема диагонального подключения

Рисунок 6 – Схема движения теплоносителя в системе с диагональным подключением

Выбор того или иного варианта подключения радиаторов во многом будет зависеть от предусмотренной схемы разводки труб (способа организации обратки) в отопительной системе.

Заполняем систему снизу

Итак, вернемся к закачке жидкости в систему. Используем емкость подходящего объема (хорошо подходит пластиковая бочка объемом 200 л). Опускаем в нее насос, создающий требуемое для закачки жидкости давление не выше 1,5 атм (типовое значение в диапазоне 1-1,2 атм). Такое давление требует создание насосом напора величиной 15 м (у погружного «Малыша» он достигает 40 м).

Заполнив бочку водой, запускаем насос, следя за уровнем жидкости, должным располагаться выше его входного патрубка для предотвращения «завоздушивания». Уровень снижается – доливаем воду. Закачивать антифриз следует из емкости меньшего объема (ведра), чтобы не погружать в жидкость корпус погружного насоса (и потом не мыть) – достаточно погрузить входной патрубок. Доливать антифриз придется часто, отключая периодически насос.

Заполнение системы выполняется при открытых кранах Маевского на установленных радиаторах отопления с подставленными емкостями для сбора воды. Когда жидкость пойдет из всех воздухоотводчиков, закрывают краны, продолжая процесс закачки.

Контролируем давление по манометру (подойдет прибор котла). Когда его величина превысит гидростатическое, равное давлению в столбе жидкости высотой от нижней до верхней точки системы (высота 5 м дает статическое давление 0,5 атм), продолжаем заполнять систему, отслеживая по манометру момент достижения давлением требуемой величены.

Закачивание антифриза насосом «Малыш».

Заполнив систему, выключаем насос, открываем воздушные краны (давление неизбежно упадет), после чего подкачиваем воду. Процесс повторяем несколько раз, вытесняя воздушные пузыри.

Завершаем заполнение осмотром системы на наличие подтеканий. После выключения насоса в шланге, подсоединенном к выходному патрубку, жидкость находится под давлением. Если закачивался антифриз, сначала отсоединяем шланг от входного патрубка насоса и сливаем жидкость в емкость, стараясь не облить корпус механизма.

Конструктивные особенности схемы отопления

В современных зданиях нередко используются дополнительные элементы, вроде коллекторов, тепловых счетчиков на батареи и другого оборудования. В последние годы почти каждая система отопления высотных зданий оснащается автоматикой, чтобы минимизировать вмешательство человека в работу конструкции (прочитайте: «Погодозависимая автоматика систем отопления – об автоматике и контроллерах для котлов на примерах»). Все описанные детали позволяют добиться лучшей производительности, повышают КПД и дают возможность более равномерно распределять тепловую энергию по всем квартирам.

Ошибки, возникающие при установке

Так как владельцы частных домов стараются выполнять большинство работ самостоятельно, никто не застрахован от ошибок при установке и наладке оборудования:

Плохое качество требуемых инструментов или их отсутствие.
Применение некачественных уплотнителей или дешёвых герметиков в местах соединений. Использование веществ, не предназначенных для высоких температур, приведёт к образованию течи во время нагревания жидкости в контуре.
Установка расширителя в недоступном месте.
Выбор резервуара без предварительного расчёта объёма приводит к поломке котла или некорректной работе системы.
Невыполнение норм и правил безопасности при монтаже ёмкости приводит к аварийной ситуации и несёт угрозу жизни.

Таблица температуры в трубопроводе отопления

Температура отопления, включая трубы обратки, напрямую зависит от показателей уличных термометров. Чем холоднее воздух на улице и выше скорость ветра, тем больше затрат на тепло.

Разработана нормативная таблица, отражающая значения температур на входе, подаче и выходе теплового носителя в системе отопления. Представленные в таблице показатели обеспечивают комфортные условия для человека в жилом помещении:

Темп. внешняя, °С	+8	+5	+1	-1	-2	-5	-10	-15	-20	-25	-30	-35
Темп. на входе	42	47	53	55	56	58	62	69	76	83	90	97	104
Темп. радиаторов	40	44	50	51	52	54	57	64	70	76	82	88	94
Темп. обратки	34	37	41	42	43	44	46	50	54	58	62	67	69

Важно! разница между температурами значениями подачи и обратки зависит от направления движения теплоносителя. Если разводка сверху, перепады составляют не больше 20°С, если снизу — 30°С

Монтаж открытого отопления своими руками

Отопление для двухэтажного дома

После корректного расчета открытой системы теплоснабжения и подбора всех компонентов можно приступать к монтажу. Предварительно рекомендуется составить схему расположения всех элементов с их техническими характеристиками.

Сначала определяемся со схемой разводки труб. Она может быть следующих типов:

Однотрубная. В ней приборы подключаются к системе последовательно. Достоинства – простой монтаж, минимум расходных материалов. Недостатки – быстрое остывание теплоносителя;
Двухтрубная. Для отвода остывшей воды монтируется обратная магистраль. Таким образом можно оптимизировать тепловое распределение по всей системе.

В любом случае необходим монтаж расширительного бака открытого типа для систем теплоснабжения. Для разветвления трубопроводов устанавливаются тройники. Коллекторные схемы для открытой системы отопления с насосом не применяются.

В видеоматериале можно ознакомиться со спецификой работы отопления при естественной и принудительной циркуляции:

замена радиатора ваз

МЕНЯЕМ ОТВОДЯЩИЙ ШЛАНГ (ТРОЙНИК) РАДИАТОРА ОТОПИТЕЛЯ

Владельцам некоторых «десяток» не везет: на новом автомобиле практически с начала эксплуатации течет «Тосол». Причем место течи уже хорошо известно — отводящий шланг (тройник) радиатора отопителя, соединяющий отопитель, насос системы охлаждения двигателя и расширительный бачок. Течет как раз по тройнику, что, возможно, связано с дефектом его заделки в шланг, к тому же шланг нагружен пульсирующей силой из-за колебаний двигателя относительно отопителя, закрепленного на кузове.

Иногда от течи по тройнику можно избавиться, затянув шланг на его патрубках винтовыми хомутами (см. рисунок). На последних «десятках» такие хомуты уже устанавливаются на заводе.

Возможна течь и в месте стыковки шланга с подводящей трубой водяного насоса, что в большинстве случаев устраняется подтяжкой хомута

Однако делать это надо осторожно, чтобы хомут не прорезал резину шланга — иначе придется менять шланг. Но можно и отремонтировать его, не снимая с автомобиля. Отрезаем поврежденный конец и наращиваем куском такого же шланга, насадив на металлическую трубу диаметром 18-20 мм и длиной 50-60 мм

Рекомендуем при этом чуть увеличить длину шланга — на 5-8 мм — за счет более длинного нового куска или щели на стыке. Это уменьшит натяжение шланга и несколько разгрузит его по сравнению со штатным. Когда «Тосол» течет в месте стыковки шланга с радиатором отопителя, для подтяжки хомута придется снимать вакуумный усилитель

Отрезаем поврежденный конец и наращиваем куском такого же шланга, насадив на металлическую трубу диаметром 18-20 мм и длиной 50-60 мм. Рекомендуем при этом чуть увеличить длину шланга — на 5-8 мм — за счет более длинного нового куска или щели на стыке. Это уменьшит натяжение шланга и несколько разгрузит его по сравнению со штатным. Когда «Тосол» течет в месте стыковки шланга с радиатором отопителя, для подтяжки хомута придется снимать вакуумный усилитель.

Мы демонтируем шланг для замены его новым. Работаем под капотом и в салоне. Специального инструмента не требуется. Из запчастей, кроме нового шланга, нужны пять надежных винтовых хомутов под диаметры 18-24 мм.

Отверткой или головкой с удлинителем ослабляем хомут крепления заправочного шланга к патрубку тройника.

и, сняв шланг, сливаем через него охлаждающую жидкость из расширительного бачка.

Патрубок при этом затыкаем пальцем. Для слива удобно использовать обрезанную пластиковую двухлитровую бутылку от воды. Затем убираем палец и сливаем в ту же емкость жидкость из патрубка тройника (радиатора отопителя). В общей сложности набирается около литра.

Ослабляем хомут крепления шланга тройника к патрубку подводящей трубы насоса, снимаем шланг с патрубка и сливаем остатки жидкости из шланга.

Отстегиваем резиновый ремень крепления расширительного бачка.

Снимаем разъем с датчика контроля уровня охлаждающей жидкости в бачке.

Отсоединяем пароотводящий шланг от бачка.

Вынимаем бачок из ниши и отводим вместе со вторым пароотводящим шлангом в сторону.

Отворачиваем четыре самореза крепления левой шумоизоляционной обивки моторного отсека.

и снимаем обивку

Отворачиваем один верхний саморез крепления центральной обивки. Снимаем разъем с датчика уровня жидкости в тормозном бачке.

Ключом «на 17» отворачиваем две гайки крепления главного тормозного цилиндра к вакуумному усилителю.

Снимаем цилиндр со шпилек и отводим вперед вместе с тормозными трубками, осторожно изгибая их

Отогнув верхний угол обивки, отверткой сдвигаем и снимаем шланг с патрубка вакуумного усилителя.

Теперь необходимо снять вакуумный усилитель, иначе к нужному нам патрубку отопителя не подобраться.

Переходим в салон автомобиля и, «нырнув» под рулевую колонку, головкой «на 13» с удлинителем отворачиваем четыре гайки крепления кронштейна педали тормоза к кузову. Снимаем провод с выключателя стоп-сигнала.

Вакуумный усилитель в сборе с кронштейном и тормозной педалью приподнимаем и сдвигаем в сторону, освободив доступ к патрубкам радиатора отопителя.

Для того, чтобы подобраться к нужному нам отводящему (нижнему) шлангу, снимаем верхний (подводящий) шланг.

Теперь есть доступ к нашему шлангу. Длинной отверткой или головкой с удлинителем ослабляем хомут и снимаем шланг с патрубка.

Отслаивание резины на тройнике.
